使用类型:	插座/板端	极性:	A
防水等级:	有	屏蔽功能:	屏蔽
针芯数:	8	针类型:	公针/插针
角度:	直头（180度）	接线方式:	PCB式
护套:	无	安装孔尺寸:	9.1
安装方式:	外锁	接合卡口:	螺纹

• 技术参数

  M9连接器技术参数
  温度等级	绝缘体材质	插针材质	密封材质/密封圈	壳体材质	接触电阻	绝缘阻抗
  -25℃ ~ +80℃	PA	铜合金镀金	硅胶	铜合金镀镍	≤10mΩ	≥100MΩ

• 电气参数

  M9连接器电气参数
  芯数	导体OD	接口防呆类型	额定电流	额定电压	适配线规
  	mm			A/C or D/C	AWG	mm2
  2	1	A	4A	125 V a.c./ 125 V d.c.	24	0.25
  3	1	A	4A	125 V a.c./ 125 V d.c.	24	0.25
  4	1	A	3A	125 V a.c./ 125 V d.c.	24	0.25
  5	1	A	3A	125 V a.c./ 125 V d.c.	24	0.25
  7	0.5	A	1A	125 V a.c./ 125 V d.c.	26	0.14
  8	0.5	A	1A	125 V a.c./ 125 V d.c.	26	0.14

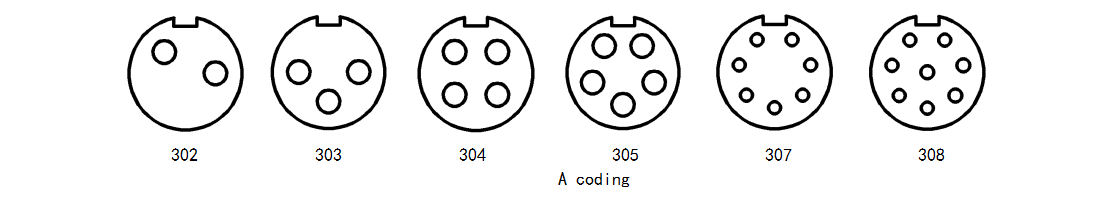

端口图
