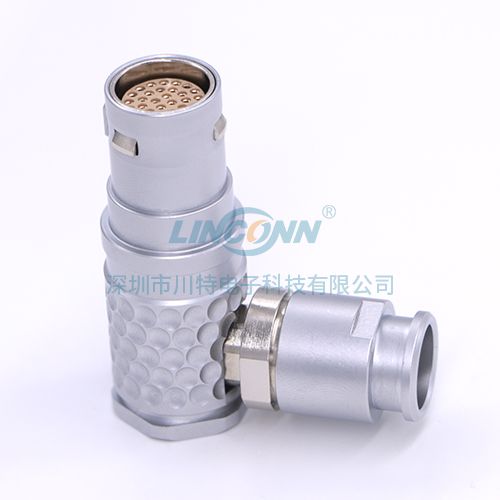

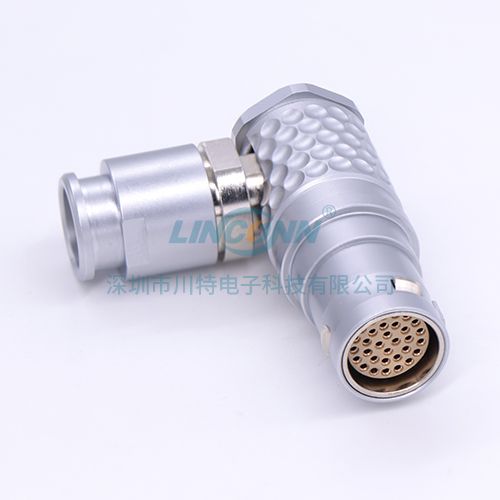

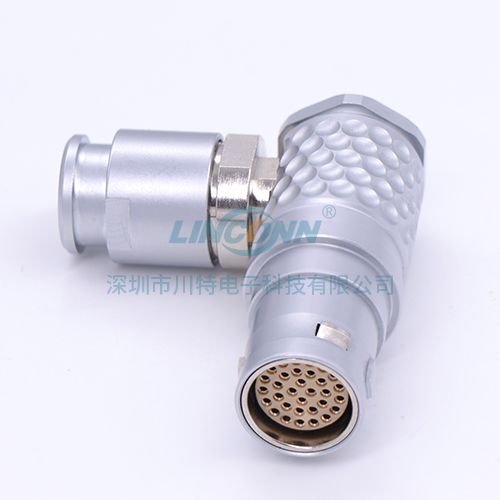

推拉自锁WHG 3B 2-32芯弯角式母插头+护套

料号:TLWHG.3B.302.CLLD92Z

产品询价

    规格参数

    型号 TLWHG 产品尺寸 3B
    接线方式 焊接 护套 带护套
    产品极性 单键0度/双键30度/双键45度 产品芯数 2/3/4/5/6/7/8/9/10/12/14/16/18/20/22/24/26/30/32
    使用类型 弯角式插头/线端 产品性别 母头
    角度 弯角(98度) 针类型 公针/插针
  • 技术参数

    推拉自锁3B技术参数
    温度等级 绝缘体材质 插针材质 密封材质/密封圈 壳体材质 接触电阻 绝缘阻抗 是否屏蔽 防护等级 盐雾
    -25℃~+150℃ PPS 黄铜镀金 硅胶 黄铜镀铬 ≤10mΩ ≥100mΩ IP50 ﹥144h
  • 电气参数

    推拉自锁3B电气参数
    芯数 导体OD 额定电流 适配线规
    mm AWG mm2
    2 3.0 35A 12 3.31
    3 2.0 25A 16 1.31
    4 2.0 19A 16 1.31
    5 1.6 19A 18 0.82
    6 16 17A 18 0.82
    7 1.6 15A 18 0.82
    8 1.3 13A 20 0.52
    9 1.3/2.0 / 20/16 0.52/1.31
    10 1.3 12A 20 0.52
    12 0.9 9A 22 0.33
    14 0.9 9A 22 0.33
    16 0.9 8A 22 0.33
    18 0.9 7A 22 0.33
    20 0.7 6A 22 0.33
    22 0.7 5.5A 22 0.33
    24 0.7 4A 22 0.33
    26 0.7 4A 22 0.33
    30 0.7 3.5A 22 0.33
    32 0.7 5A 22 0.33
