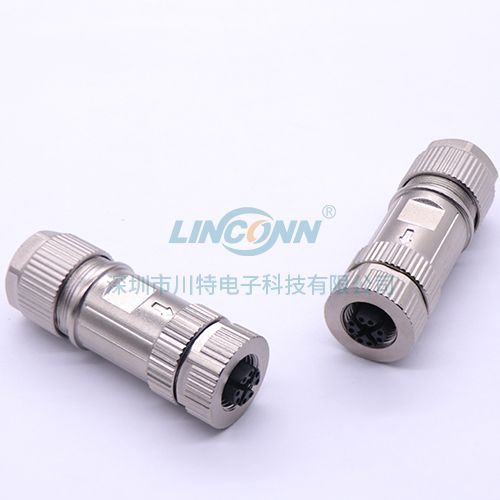

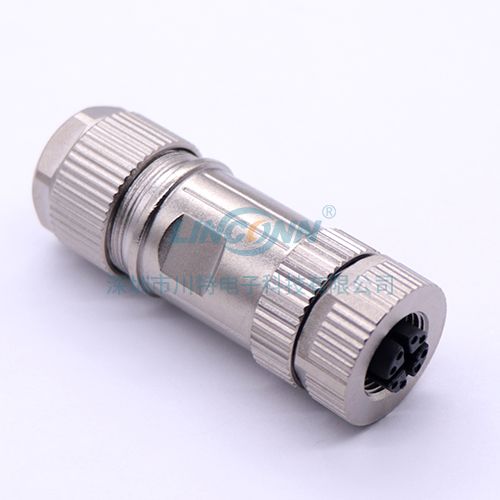

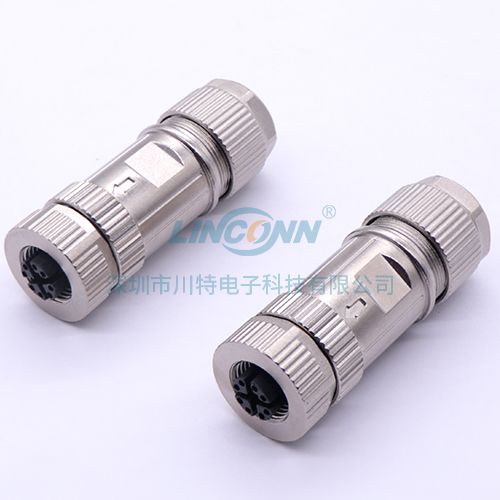

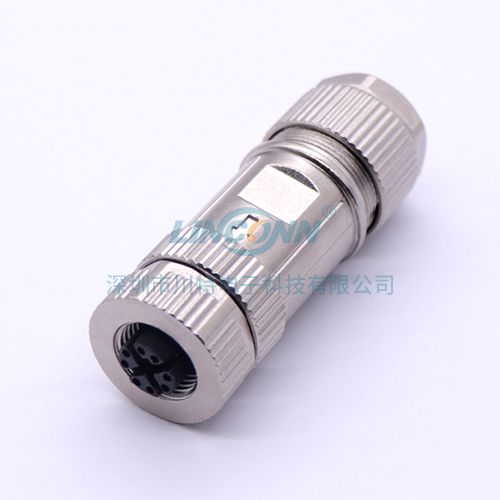

型号 | M12K5 | 屏蔽 | 带屏蔽 |
接线方式 | 锁接式/铆压式 | 产品芯数 | 304A/304D/305A/305D/308A/312A |
产品极性 | A/D code | 产品性别 | 母头 |
使用类型 | 插头/线端 | 针类型 | 母针/插孔 |
角度 | 直头(180度) | 针类别 |
M12K5技术参数 | ||||||||||
执行标准 | 温度等级 | 绝缘体材质 | 插针材质 | 密封材质/密封圈 | 壳体材质 | 接触电阻 | 绝缘阻抗 | 是否屏蔽 | 防护等级 | 盐雾 |
IEC61076-2-101 | -25℃ ~ +85℃ | TPU/PA | 铜合金镀金 | 硅胶 | 锌合金镀镍 | ≤10mΩ | ≥100MΩ | 屏蔽 | IP67 | >48H |
M12电气参数 | ||||||
芯数 | 导体OD | 接口防呆类型 | 额定电流 | 额定电压 | 适配线规 | |
mm | A/C or D/C | AWG | mm2 | |||
3 | 1 | A | 4A | 250 | 22 | 0.34 |
4 | 1 | A/B/D | 4A | 250 | 22 | 0.34 |
5 | 1 | A/B/D | 4A | 60 | 22 | 0.34 |
6 | 0.8 | A | 2A | 30 | 24 | 0.25 |
8 | 0.8 | A | 2A | 30 | 24 | 0.25 |
12 | 0.6 | A | 1.5A | 30 | 26 | 0.14 |
17 | 0.6 | A | 1.5A | 30 | 26 | 0.14 |
